چگونه عمر تیوب لیزر را افزایش دهیم؟

چگونه عمر تیوب لیزر را افزایش دهیم؟


اخطار: هر گونه کپی برداری از مقالات شرکت رکورد ممنوع می باشد

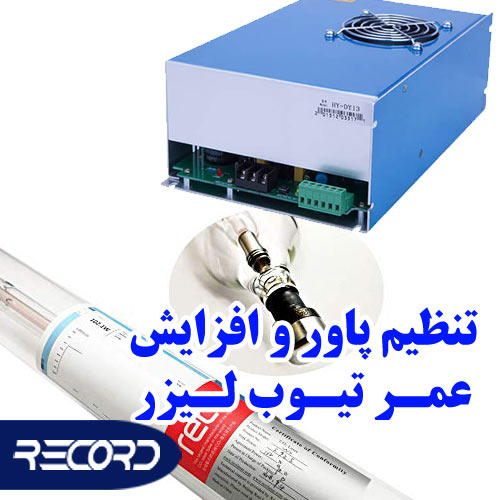

تنظیم پاور دستگاه لیزر و افزایش عمر تیوب لیزر

علت خرابی تیوب لیزر چیست ؟

یکی از مهمترین فاکتورهای طول عمر تیوب لیزر ، تنظیم جریان خروجی پاور دستگاه لیزر می باشد.

تنظیم بودن جریان خروجی به حدی مهم است که می تواند ماه ها از عمر تیوب لیزر بکاهد یا به عمر تیوب لیزر بیافزاید.

موارد متعددی باعث ازتنظیم خارج شدن جریان خروجی پاور دستگاه لیزر می گردد.عواملی همچون :

  • رطوبت بالای هوا و اکسید شدن پتانسیومتر تنظیم جریان
  • دستکاری پتانسیومتر تنظیم جریان
  • شوک های الکتریکی و نوسانات برق

قبل از اینکه بخواهیم توضیح دهیم چگونه باید این جریان تنظیم گردد اول از همه باید نکات ایمنی را رعایت کنیم

ولتاژ و جریان خروجی پاور دستگاه لیزر

باید بدانید که ولتاژخروجی پاور دستگاه برش لیزر بالغ بر 20000 ولت و جریان آن حدود 28 میلی آمپر است.

عدم رعایت نکات ایمنی باعث شوک شدید الکتریکی و برق گرفتگی می گردد و همچنین می تواند باعث خرابی قطعات دستگاه لیزر گردد.

برای تنظیم جریان خروجی دستگاه برش لیزری به وسایل زیر نیاز داریم

  1. یک عدد مولتی متر
  2. دو عدد سیم رابط که دو سر آن دارای گیره سوسماری باشد
  3. دو عدد تخته کوچک

نحوه اندازه گیری وتنظیم جریان پاور و  تیوب لیزر

ابتدا دستگاه برش لیزر را خاموش کنید و حداقل 10 دقیقه صبر کنید تا ولتاژی که در خازن ها ذخیره شده تخلیه گردد.

پراب مشکی مولتی متررا به فبش com  و پراب مثبت ( قرمز) آن را به فیش mA  وصل کنید.


تنظیم جریان تیوب لیزر


پاور دستگاه لیزر دو عدد خروجی دارد که یکی از آنها به یک کابل ضخیم قرمز اتصال دارد و دیگری کابل نازکتری است به رنگ آبی یا سبز و یا مشکی.



تنظیم جریان تیوب لیزر


به هیچ عنوان به کابل قرمز و اتصال آن دست نزنید.

باید مولتی متر بین خروجی منفی پاور و  پایه منفی تیوب لیزر قرار گیرد . طبق نقشه زیر:


نقشه سیمکشی جریان برق تیوب لیزر


برای این کار ، انتهای سیمی که از خروجی منفی پاور خارج می شود به یک سر تیوب لیزر به وسیله یک پیچ وصل می شود را باز می کنیم .


تنظیم جریان تیوب لیزر


انتهای سیمی را که از تیوب جدا کردید به سر گیره سوسماری یکی از دو کابل رابطی که از قبل تهیه کرده اید وصل  کنید


تنظیم جریان تیوب لیزر

سر دیگر سیم رابط رابه پراب مشکی مولتر متر وصل کنید

پراپ قرمز مولتی متررا توسط سیم رابط دوم به پیچ سر تیوب لیزر وصل کنید


تنظیم جریان تیوب لیزر


حتما محل اتصالات پرابهای مولتی متر و سیم های رابط باید بر روی عایق گذاشته شود و اتصالات از بدنهدستگاه و مواد هادی دور باشند.


تنظیم جریان تیوب لیزر


سلکتور مولتی متر رابر روی mA  قرار دهید.

از طریق برنامه مادربرد و صفحه تاچ آن ، قدرت خروجی پاور را روی 5% تنظیم و زمان را روی 3000 میلی ثانیه تنظیم کنید و کلید استارت را بزنید.

اطمینان حاصل کنید که در محل های اتصالی که وصل کرده ایم هیچ گونه جرقه و قوس الکتریکی وجود ندارد ودستگاه به صورت عادی کار می کند

سپس توان دستگاه رابر روی 100% تنظیم کنید و زمان را همان 3000 میلی ثانیه تنظیم کنید.

تنظیم جریان تیوب لیزر

دکمه استارت را فشاردهید و همزمان عدد نمایش داده شده بر روی مولتی متر را بخوانید.( بهتر است یک نفراستارت را بزند و نفر دیگر عدد مولتی متر بخواند )

این عدد باید 28 میلی آمپر باشد .

اگر این عدد بیشتر از30 میلی آمپر بود ، اطمینان داشته باشد که به شدت در حال کم کردن عمر تیوب لیزرهستید.

تنظیم پاور دستگاه برش لیزر

بر روی قاب فلزی پاورهای رسی ، سوراخ ریزی وجود دارد که در پشت آن یک عدد پتانسیومتر ( پیچ تنظیم)جریان است.

تنظیم جریان تیوب لیزر

برق دستگاه را قطع کنید و حداقل 10 دقیقه صبر کنید

حتما اتصال زمین دستگاه را وصل کنید.

با یک عدد پیچ کوشتی سرریز عایق ، مقدار اندکی آن را به سمت چپ بچرخانید و آزمایش بالا را تکرار کنید وجریا ن را اندازه گیری کنید.

به هیچ عنوان قاب پاور را برای این منظور باز نکنید.

حتما دقت داشته باشدکه سر پیچ کشتی شما کاملا عایق باشد و دست شما به قسمت فلزی آن برخورد نکند.

حتی پیش آمده که برای چندین ساعت هم احتمال شوک الکتریکی به خاطر ولتاژ ذخیره شده در خازن ها وجود دارد

باید این جریان را به28 برسانید و در آن صورت تنظیم پاور شما خاتمه یافته است.
